涡流管

当前位置: 首页>> 产品中心>> 涡流制冷>> 涡流管

涡流管
涡流管
涡流管
涡流管

低温和高冷效比高效结合

美国AiRTX不锈钢涡流管

优秀设计、优异材料、精密加工、严格检测

1、美国AiRTX原装
2、食品级不锈钢材料
3、高制冷量,低耗气量
4、优秀设计、优异材料、精密加工、严格检测
5、性能稳定,长寿命

在中国拥有大量客户

中国石油、中国石化、中国航空航天、中国煤炭、中国钢铁、中国食品、中国医药、中海油等行业大量使用。石油、化工、军工、采矿、纺织、造纸、橡胶、印刷、计算机等行业都广泛应用。

由于制冷性能好及可靠性高,大量钢铁制造,救生舱制造及航空航天等企业使用美国AIRTX涡流管。

涡流管美国原装,低温和高冷效比有效结合!

简介

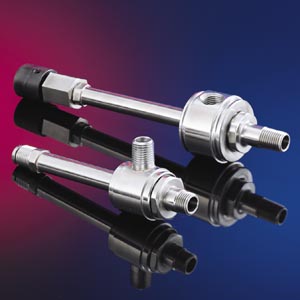

涡流管(Vortex Tube)又称涡漩管、冷风管、冷气管、局部冷却器、点制冷器等。美国埃泰克不锈钢涡流管采用高品质食品级不锈钢材料制造,是国际品牌,性能可靠,性价比高。其产品在美国、欧洲、中国和日本等国家大量使用。

涡流管        涡流管

涡流管工作原理

涡流管是一种结构非常简单的能量分离装置,由喷嘴、涡流室、分离孔板和冷热两端管所组成。工作时压缩气体在喷嘴内膨胀,然后以很高的速度沿切线方向进入涡流管。气流在涡流管内高速旋转时,经过涡流变换后分离成温度不相等的两部分气流,处于中心部位的气流温度低,而处于外层部位的气流温度高,根据应用实例的需要,可以调节冷热流比例,从而得到最佳制冷效应或制热效应。

涡流管原理图

涡流管原理
涡流管原理图

美国AiRTX涡流管与其它品牌涡流管的区别

AiRTX涡流管追求低温和追求高冷效比这两个标定涡流管制冷性能的参数进行高效的结合,既避免了因追求冷气出口的低温效应而忽视冷效比,又避免了因片面追求冷效比而忽略低温效应。

涡流管-可靠的,可预先设定,易于控制的冷却工具

涡流管可将压缩空气转化为两股气流,冷气流和热气流。它没有运动部件,简单、廉价。AIRTX涡流管特点如下:

可产生温度从-40 °F (-40 °C)到+250 °F (+110°C)的气流。
* 制冷功率可达2800Btu/H (630 Kcal/H)。
* 气流量可达35 SCFM (990 SLPM)。
* 无运动部件、便携、轻巧、廉价
无需用电、氟利昂或化学冷媒仅用经过滤的工业用压缩空气。
* 无火花闪现的危险,没有无线/射频干扰。
即时开/关,易于控制,制冷不产生任何废弃物。
* 无需清理残留物,无需清洗零部件。
* 运行可靠、免维护,不锈钢结构持久耐用。
* 输入压缩空气量为10, 15, 25, 和 35 SCFM (280, 420, 700, 990 SLPM);能产生高达2500 Btu/H (630 Kcal/H)制冷量。
* 仅用手动旋钮和温度计来调节冷气出口温度。如果压缩空气的入口压力和温度保持不变,涡流管的出口温度将保持在±1 °F (±0.6°C)的范围内持续不变。

“制冷系数”:影响涡流管性能的重要参数

“制冷系数(冷效比)”是指输入涡流管的压缩空气与输出冷气的百分比,压缩空气总量为分母,比压缩空气总量少些的冷气量为分子。制冷系数越小,冷气的温度就越低。

制冷系数也取决于涡流管中涡流发生器的型号,例如:“高制冷系数型”或“低制冷系数型”涡流发生器。 绝大多数工业应用中使用高制冷系数(大于50%)的涡流发生器。高制冷系数涡流管很容易将常温下的压缩空气温度降低50-90°F (28-50°C)。

高制冷系数型可以提供更多的冷气流,但不能输出极低温度。高制冷系数工作模式下输出的冷气流与冷气温度结合可产生最大制冷能力,或者最大的Btu/H (Kcal/H)。

低制冷系数(低于50%)意味着能产生少量而且温度更低(低温可达 -40°F/-40°C)的冷气。简单的说,产生的冷气越少,冷气的温度就越低。

我们应该记住,最大制冷能力(也叫最大冷却量或制冷量)是在高制冷系数的涡流管中产生的。

下表表示埃泰克涡流管在不同入口压力和冷效比的情况下,温降和温升数值。图中,粉色区域表示冷端温降°F ,灰色区域表示热端温升°F。

涡流管性能数据

AiRTX涡流管——优秀设计、优秀材料、精密的加工组装和严格的性能测试

埃泰克以抗腐蚀、食品洁净等级的不锈钢作为涡流管产品的主要结构材料。埃泰克设计者在涡流管方便性可靠性耐久性的每一个方面都做出了优化设计。

埃泰克涡流管有着与其外观一样优异的性能,它没有廉价的铝质和黄铜材料的部件,产品在加工、组装和性能测试方面极其严格

埃泰克涡流管制造尺寸精密并在极其严格的质量控制下生产,确保产品在使用过程中能够长期可靠、免维护运行。

涡流管能给您这样满意的答案,无论何时何地,只用压缩空气不用其它任何动力源,就能产生持续稳定的冷气。它免维护,没有杂乱的零件,没有爆炸的危险,不用电,无活动部件——产生的洁净的冷却气体可供工业或者实验室局部制冷使用。

两种规格,十种不同性能涡流管可供选择

只需更换涡流发生器,美国埃泰克公司的每一根涡流管都能有十个工作参数范围可选择。无论是高或低制冷系数的冷气发生器,都有输入压缩空气容量为8, 10, 15, 25 和 35 SCFM (220, 280, 420, 700, 990 SLPM)的参数范围可以选择。客户可以单独订购某一型号的涡流发生器也可以订购包括所有参数型号的涡流发生器套件。

涡流管

涡流管

涡流管

涡流管的应用

冷却制造过程:塑料或金属加工、木材加工、焊接、粘接、热密封、缝纫针、模具加工等。
* 在实验室里用于冷却和干燥样气,冷却环境舱。
* 电子元器件、仪表、开关和温度调节装置等的冷却及温度控制。
* 密闭的电子控制系统的温度调节:CNC柜、工业PCs系统、PLCs系统、马达控制中心。
* 产生+250℉ (+110℃)的热气,没有电火花和爆炸危险,可十分方便地用于热软化塑料、融化胶水、密封包装袋等。
* 用于制作冷却背心

涡流管的典型应用案例

交通运输业——点焊接

点焊接工艺中,使用涡流管对焊点进行冷却,可以避免二次清洁和平整焊点的操作,大大增进焊接质量和产品焊接外观。

涡流管的应用-点焊接

塑料切割——消除纵裂

涡流管应用于轮胎高速切割工艺中——把冷气持续的注入切削刀具的切削口,就能保持刀具持续锋利,避免因切削造成热量累积损坏刀具,同时也保证了切口的光洁度。

涡流管的应用-消除纵裂

金属加工—避免出碎渣

不用冷却液而改用 0°F (-18°C)从涡流管出来的冷气来冷却,可以避免黄铜加工中出现碎渣现象,没有黄铜渣的累积,切削过程变得更加清洁,也避免了加工完工件以后的二次清理环节。

涡流管的应用-避免出碎渣

金属加工——单点切削螺纹工艺冷却

单点切削加工中的热量累积会缩短切削刀具的寿命和生产出粗糙的螺纹产品,从涡流管出来的洁净、干燥、零度以下的冷气会提高切削速度,同时也避免了加工工具的微裂和过早的毁坏、老化。

涡流管的应用-单点切削螺纹工艺冷却

翻砂铸造工艺

从涡流管出来的冷气直接注入工作人员的保护服来改善操作者的工作环境,涡流管有控制调节旋钮,用来调节制冷量和温度。用涡流管可以做成适合不同工作环境下的冷却背心(Cooling Vest)使用范围更宽。

涡流管的应用-翻砂铸造工艺

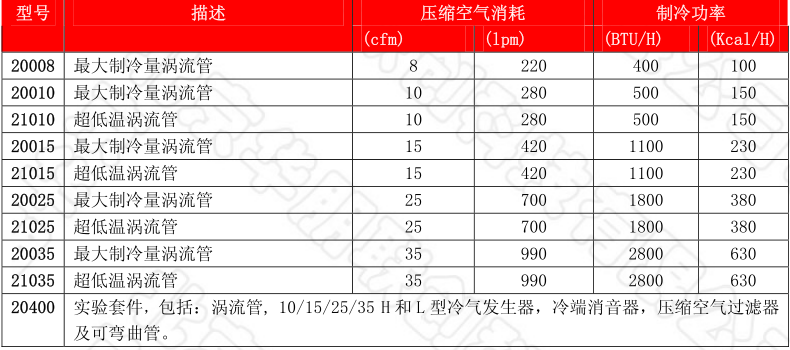

涡流管型号尺寸及工作参数

涡流管型号尺寸及工作参数

      附注:AiRTX涡流管的额定工作压力是100psi(6.9Bar),在不同的压力等级下,涡流管的制冷功率不同,AiRTX涡流管的最大耐压值是250PSIG。

涡流管选型

涡流管选型

涡流管附件(选配)

涡流管附件选择涡流管附件选择涡流管附件选择涡流管附件选择

美国Airtx原装进口

华朋联创向您保证,涡流管为美国AiRTX原装进口。

质量保证,终身服务

产品终身服务,质保期1年,开13%增值税发票,如有问题可支持退货换货。

我们的承诺

给客户最好的服务,保障客户的利益。
