20KV/0.4mA,24VDC供电,IML专用

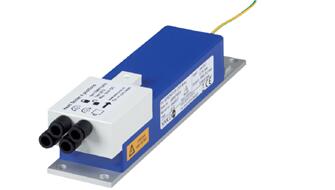

Simco-ION CMME静电发生器

+小型设计,适合IML应用;

+输出0-20KV /0-0.4mA;

+供电电源24VDC;

+Cycle OK信号(专利技术);

+结构紧凑坚固,可承受高重力;

+无高压线缆通过线缆通道运行;

+小型化设计,仅重340g;

+可拆卸高压分配块;

+双侧LED指示;

+微处理器控制;

+外部设定值控制;

+远程开/关信号;

+也供应IQ型。

20KV/0.4mA,24VDC供电,小型IML专用静电发生器

      CMME是专为IML模内贴标应用设计的小型静电发生器。它完全集成高压部件,仅需一个24VDC供电电源。结构紧凑,坚固,重量仅340克。这使它非常适合于安装在IML拾料及固定处理系统机械手的末端。它可以轻松承受在IML过程中存在的高重力。

CMME具有独特(专利性)Cycle OK功能

当标签上累积了足够的静电荷时,一个信号将被激活,表示充电完成。该信号可以被机器接口使用来决定停止充电。

在Cycle OK(循环OK)第二阶段,信号将表明芯模上的电荷已降到安全水平下,以开始将芯模移出模具。

这种创新性功能完全消除了每个IML应用程序及在更换产品或标签时的推测工作和试验装置。

最棒的一点是,它可以帮您节省成本!

使用CMME静电发生器,可以大大减少充电时间,从而减少模内贴标过程总的循环时间。

加快初始设置;加快转换速度;加速循环时间;提高可靠性。

循环ok信号还可以给您更多的过程信息,如果在充电过程中充电量偏离设定值的10%,cycle ok信号将不被激活,告知您充电不成功。

这可能表示一个或多个标签未出现,致使过多的电压泄漏。CMME末端两侧的LED指示设备状态的基本信息。

状态                   高压        LED

初始化                关         绿灯闪烁@10Hz

待机                   关         绿灯闪烁@1Hz

正常模式             开         桔灯

过载Cycle OK       开         红灯闪烁@5Hz

电源电压<20V     开         红灯闪烁@5Hz

过载HV               开         红灯

温度>90℃          关         红灯闪烁@1Hz


技术参数:

所需电源

电源电压:   21-27VDC

耗电:         最大0.7A

设定值 :     4-10mA ,220Ω内部电阻

连接器:      M12连接器,5-pin

输出

输出电压:   0-20KV

输出电流:  最大0.4mA@100% 工作循环

应用环境

应用环境:  工业,室内

环境温度:   0-55℃

防护等级:   IP54

信号

Cycle OK:      电源电压-1V(最大0.5mA)

远程开/关:  10-30V

机械参数

尺寸:         200x45x36 mm

重量:         340g(不包括高压线缆)

外壳材质:   ABS

振动阻力:   ≤6G,≤7m/s

可选:          IQ型


Pin     名称            标准线缆颜色

1       +24V                 棕

2       远程开/关           白

3       0V/GND              蓝

4       Cycle OK             黑

5      电压设定值           灰



可拆卸高压分配块.                                                                              CMME带分线器及电极




CMME带4个快速连接接口.                          CMME可直接与机器接口连接,可提供一个4-20mA的信号用于设定值控制, 及一个24VDC信号用于远程开/

      可增添一个额外的控制电路来实现手动操作。控制电路相当于使您安装一个电位器和LED,仅需在机器接口的面板上提供两个安装孔即可。

尺寸
