输出30KV /5mA; 60KV/2.5 mA； 电压和电流输出控制

      CM5高压静电发生器，融合了旧版本和更多静电发生器的所有功能及特点。可选新型的具有专利技术的“Advanced Current Control高级电流控制 ”功能。0-30KV或0-60KV可调节输出电压，（正极或负极）都能产生强吸附力的静电荷，即使在高速产线下也是如此。

CM5静电发生器

+输出0-30KV /0-5mA; 0-60KV/0-2.5 mA；

+电压控制和电流控制；

+密码保护菜单，可锁定键盘；

+4行LCD双指令显示(文本及符号)；

+模拟远程控制功能及信号；

+快速设置；

+高级电流控制（正在申请专利）；

+高级输出控制；

+可选功能：串行总线接口（Profibus或CANopen）。

      选配的协议可在订购时安装，也可在后期安装。CM5静电发生器与旧型号ECM30/60和ECM DI 30/60完全兼容。CM5通过菜单进行完全电子式控制。菜单语言可选英语、德语、法语和意大利语。CM5为用户提供了一个快速设置菜单，可将CM5功能设置为ECM30/60。新型标准功能“电流控制”使您能够设置恒定电流VS恒定电压。这提供了更稳定的静电充电效果，并自动减少了脏污及放电针的磨损。“高级电流控制”是一项创新性功能，静电发生器能对提供给静电电极的电流保持跟踪，当没有需要充电的材料时，它能感应到并将电流切换到安全的低水平。这可防止火花产生及放电针的磨损。当重新增添充电材料时，电流将切换回高电流。

      可加装一个串行总线接口，使静电发电机能够通过串行总线接口进行通信，如profibus或CANopen（其他串行协议也可根据要求提供）。

      可选“高级输出控制功能”用于特定应用，此功能提供与输入信号成正比的输出控制，如，充电电平可与机器运作速度成正比。

菜单

      可通过菜单更改静电发生器的各种设置，这通过使用各种组合键或配置各种参数来完成的。菜单由主菜单和子菜单组成。还可以使用用户密码来保护对菜单的访问。

锁定模式

      如果在本地模式下操作，则可以锁定操作（暂时）。这称作锁定模式，在此模式下，无法再使用按键去更改输出电压或输出电流。

串行总线接口模块（选配）

      可加装串行总线接口，使静电发生器能够通过串行总线接口进行通信，如profibus或CANopen（根据要求可提供其他串行协议）。静电发生器可使用外部开关信号来打开和关闭高压，这是远程开/关控制。CM5静电发生器具有通信总线待机功能。

      当静电发生器的电源电压关闭时，此功能使静电发生器可通过总线通信系统发出一个“睡眠模式”信息。

      可将一个外部电源电压连接到CM5，从而允许在静电发生器电源关闭时，总线通信保持有效。

操作模式

CM5有多种工作模式：

1-本地模式：使用按键设置静电发生器的输出电压及电流。

2-远程模式：通过外部模拟控制信号设置和读取静电发生器的输出高压及电流，

3-现场总线模式（选配）：通过串行通信接口设置和读取静电发生器的输出电压及电流。

4-AdvoutC高级输出电流模式：（选配）。此模式下，输出高压可依据一个模拟控制信号来设定，如机器的运作速度控制。

使用静电发生器的菜单，可以在各种操作模式之间切换。

静电发生器有不同的方式来控制输出电压和电流。可转换到VC/CV（电压控制/恒压模式）或CC恒流模式。

* VC/CV模式：电压控制或恒压模式。静电发生器将保持设定的电压值，而静电发生器的输出电流将依此调整。

* CC模式：电流控制或恒流模式。静电发生器将保持设定的电流值，而静电发生器的输出电压将依此调整。

* AdvCC模式：（可选）高级电流控制模式。静电发生器在智能的CC恒流模式下运行，当连接的静电电极下方没有充电物体时，可切换成待机状态。

在电压控制模式下运行

      当静电发生器在VC电压控制模式下运行时，在静电发生器上设置所需的输出电压，静电发生器将保持设定的输出电压，并根据负载，用一个稍大或稍小的电流来调节。不过，如果静电电极变脏，充电电流会下降。

在电流控制模式下运行

      当静电发生器在CC恒流模式下运行时，在静电发生器上设置所需的电流，静电发生器将保持设置的电流值并用一个稍高或稍低的输出电压来调整。这种控制方法会带来恒定电流或恒定充电。

高级电流控制模式下运行（AdvCC）

      在高级电流控制模式下时，静电发生器将再次在CC恒流模式下运行。不过，由于输出电压的变化，静电发生器能检测到静电电极下是否有充电物体，及是否切换回一个较低的电流控制值。在这种待机模式下，静电发生器也将能检测到新的充电物体的出现，并能够再次切换回预设的电流值，以继续对物体进行适当的充电。

在高级输出控制模式（AdvoutC）下运行

      在高级输出控制模式（AdvoutC）下运行充电（参看VC电压控制模式）。不过，这种控制模式输出的高压由一个控制电压决定。这通常与机器的运作速度有关。在此模式下，阈值中的最小和最大电压和最大控制电压都被指定，一旦模拟控制电压超出阈值电压，静电发生器将输出最小设定电压。电压将线性增高，直到达到最大设定输出电压，因控制电压，达到最大值。

CM5显示

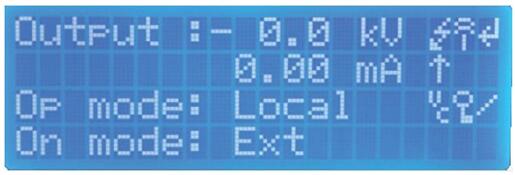

      静电发生器的主屏幕显示当前测得的电压和电流以及操作模式。文本显示在显示屏的左侧，符号显示在右侧，运行模式的符号与文本显示在同一行。

      当静电发生器通过键盘操作时，称作本地模式。

      当静电发生器通过外部模拟控制输入操作时，称作远程模式。

      当静电发生器通过串行通信操作时，称作现场总线模式。

技术参数：

型号            CM5-30                                                CM5-60

外壳材质：  钢 粉末涂层                                          钢，粉末涂层

重量：        8.2KG                                                   8.2KG

输出口：     4                                                         4

I/O：          Sub-D 25 p                                           Sub-D 25 p

高压读数：   LCD显示屏                                           LCD显示屏

线缆：        2.5m带接头及欧标连接器IEC-320            2.5m带接头及欧标连接器IEC-320

环境温度：  0-55℃                                                 0-55℃

应用类型：  工业                                                    工业

供电电压：   100-240VAC                                        100-240VAC

频率：         50-60Hz                                              50-60Hz

耗能：          240w最大                                           240w最大

输出电压：    0-30KV DC                                         0-60KV DC

输出电流：    0-5mA                                               0-2.5mA

极性：          正或负                                                正或负

限值指示：    是                                                      是

标准：          电压及电流控制                                   电压及电流控制

                    模拟远程控制功能                               模拟远程控制功能

                    锁定键盘                                            锁定键盘

                    高级电流控制                                     高级电流控制

                    高级输出控制                                     高级输出控制

选配：          串行总线接口                                      串行总线接口
